La electrónica exterior, los módulos automotrices, los sensores industriales y los dispositivos inteligentes están expuestos a entornos cada vez más hostiles. PesadoLa lluvia, la limpieza a alta-presión, el lavado con agua caliente-y la entrada de polvo pueden dañar los circuitos internos, reducir el rendimiento del sellado y acortar la vida útil del producto. Antes de que los productos ingresen al mercado, los fabricantes necesitan pruebas de laboratorio confiables que recreen estas condiciones ambientales extremas de manera controlada y repetible.

Un cliente de EE. UU. recientemente compartió comentarios positivos después de un uso prolongado-de LIB. Cámara de simulación climática de laboratorio (IPX9): "Hemos utilizado la cámara muchas veces y sigue funcionando correctamente. Agradezco que se haya comunicado, todo está bien aquí".El cliente ha estado utilizando el sistema para repetidas validaciones de impermeabilidad, lo que demuestra la estabilidad operativa y la confiabilidad a largo plazo-de la cámara en entornos de prueba reales.

Este artículo explica qué es una cámara de simulación climática de laboratorio (IPX9), cómo funciona, qué estándares internacionales sigue y por qué se usa ampliamente para pruebas de impermeabilidad a alta-temperatura y alta-presión en aplicaciones automotrices, electrónicas, aeroespaciales e industriales.

1. ¿Por qué son importantes las pruebas de simulación climática IPX9?

A Cámara de simulación climática de laboratorio (IPX9) es un sistema de pruebas ambientales especializado diseñado para evaluar qué tan bien las carcasas de los productos resisten la exposición al agua a altas-temperaturas y altas-presión. A diferencia de las pruebas de impermeabilidad ordinarias, las pruebas IPX9 simulan una limpieza industrial severa y entornos operativos al aire libre utilizando agua caliente hasta +88 grados y presiones de rociado entre 8000 y 10000 kPa.

Los productos modernos suelen funcionar en condiciones de lluvia, barro, salpicaduras de carreteras, entornos húmedos y condiciones de lavado industrial-. Si entra agua en el gabinete, puede causar corrosión, cortocircuitos, mal funcionamiento del sensor o falla del aislamiento. La simulación de laboratorio IPX9 ayuda a los fabricantes a identificar los puntos débiles del sellado antes de que los productos lleguen a los clientes.

El equipo está diseñado de acuerdo con los principales estándares internacionales, incluidos IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 e IEC 60068-2-68, lo que garantiza un cumplimiento de pruebas reconocido a nivel mundial.

2. ¿Dónde se utiliza la cámara de simulación climática de laboratorio (IPX9)?

Las cámaras IPX9 se utilizan ampliamente en industrias que requieren una estricta protección del gabinete y validación de confiabilidad ambiental.

Las aplicaciones típicas incluyen:

① ECU y sistemas de baterías de automóviles

② Cámaras de seguridad y dispositivos de vigilancia exterior.

③ Sistemas de tráfico y alumbrado público LED

④ Conectores industriales y paneles de control

⑤Dispositivos de comunicación y electrónica de consumo.

⑥Módulos eléctricos aeroespaciales

⑦Equipos de procesamiento de alimentos-y farmacéuticos que requieren saneamiento con agua-caliente

Estas condiciones simulan entornos del mundo real-como sistemas automáticos de lavado de vehículos, salpicaduras en la carretera a velocidad de autopista, limpieza sanitaria industrial y exposición a tormentas.

3. Ventajas en comparación con las pruebas de lluvia natural

Las pruebas de lluvia natural son difíciles de controlar porque las condiciones climáticas cambian constantemente. La intensidad de la lluvia, la temperatura del agua, la dirección del viento y la humedad ambiental varían todos los días, lo que hace que los resultados sean inconsistentes y difíciles de repetir.

Una cámara de simulación climática de laboratorio IPX9 resuelve estos problemas proporcionando condiciones de prueba estables y programables. Los ingenieros pueden controlar con precisión: temperatura del agua, presión de pulverización, ángulo de pulverización, duración de la prueba, velocidad de la plataforma giratoria y caudal de agua.

Por ejemplo, la presión de las lluvias fuertes en la naturaleza suele ser inferior a 10 kPa, mientras que las pruebas IPX9 alcanzan hasta 10 000 kPa con agua a alta-temperatura. Esto crea un entorno de validación de impermeabilidad mucho más severo y repetible que las pruebas de exposición al aire libre.

En comparación con las pruebas de campo, la simulación de laboratorio acorta significativamente los ciclos de desarrollo de productos al tiempo que mejora la eficiencia de la certificación y la repetibilidad de las pruebas.

Populares cámaras de simulación climática de laboratorio a prueba de agua y polvo



Cámara de simulación climática de laboratorio (IPX9)

Cámara de prueba de lluvia IP69K

Cámara de lluvia de agua MIL‑STD‑810

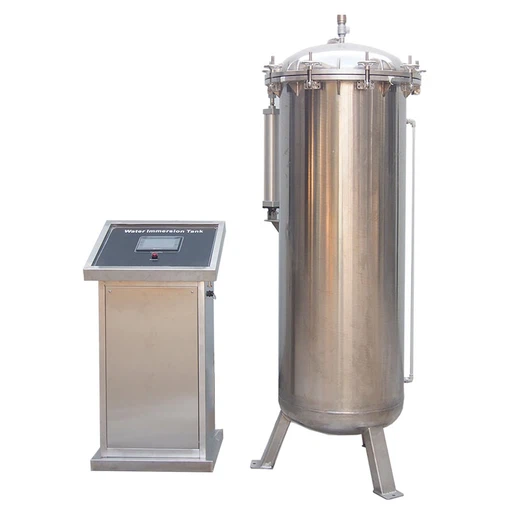

Equipo de prueba de inmersión en agua IPX7 IPX8

Aparato de prueba de lluvia UL

Cámara de prueba de lluvia IP66k

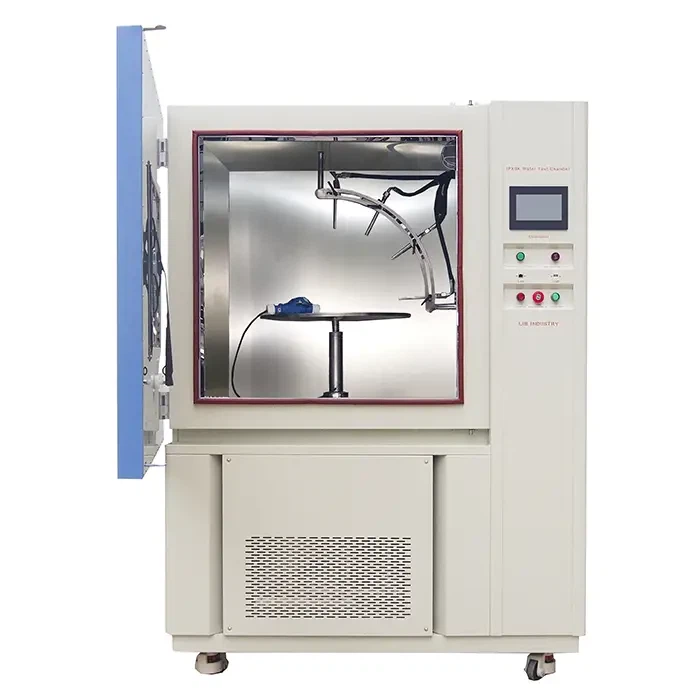

La cámara de simulación climática de laboratorio LIB (IPX9) combina circulación de agua a alta-presión, regulación precisa de la temperatura, control de pulverización automatizado y monitoreo inteligente en un sistema de prueba de impermeabilidad integrado.

El equipo utiliza un sistema de bomba de alta-presión para suministrar agua a entre 8000 y 10000 kPa a través de cuatro boquillas rociadoras de acero inoxidable- ubicadas a 0 grados, 30 grados, 60 grados y 90 grados. Durante las pruebas, la plataforma gira continuamente a 5 ± 1 r/min para garantizar una cobertura completa del recinto desde múltiples direcciones.

Un sistema de control PID inteligente regula continuamente la presión, el caudal y la temperatura del agua. La tecnología de control de flujo electromagnético de LIB mantiene la estabilidad de la presión dentro de ±0,01 kPa, lo que ayuda a los laboratorios a lograr condiciones de prueba impermeables altamente repetibles.

El sistema de calefacción eleva la temperatura del agua hasta +88 grados, simulando entornos de limpieza industrial de alta-temperatura que se encuentran comúnmente en fábricas de automóviles y sistemas de procesamiento-de alimentos.

El equipo también incluye:

① Fuente de alimentación resistente al agua para pruebas de funcionamiento-en vivo

② Iluminación de observación LED

③ Gran ventana de visualización con sistema de limpiaparabrisas

④ Sistema de reciclaje y filtración de agua de circuito cerrado-

⑤ Registro automático de datos y exportación USB/Ethernet

El sistema de circulación de agua de circuito cerrado-filtra y recicla el agua durante las pruebas, lo que reduce el consumo de agua hasta en un 80 % y mantiene la presión y la temperatura de pulverización estables.

1. Ciclo de prueba estándar IEC 60529 IPX9K

IEC 60529 IPX9K es uno de los estándares de carcasas impermeables más utilizados para equipos industriales y automotrices.

La norma requiere:

Parámetros clave de la cámara de simulación climática del laboratorio LIB (IPX9):

3. Ventajas de la cámara de simulación climática de laboratorio LIB durante las pruebas IPX9K

① Estabilidad de presión de alta precisión

La regulación de flujo electromagnético controlada por PID- mantiene una presión de pulverización estable y una fuerza de impacto del agua constante durante todo el ciclo de prueba.

② Prueba de pulverización automatizada de múltiples-ángulos

Cuatro boquillas rociadoras automáticas y una plataforma giratoria garantizan una exposición completa del recinto sin necesidad de reposicionarlo manualmente.

③ Sistema de circuito cerrado-ahorro de agua-

El sistema integrado de filtración y reciclaje reduce el consumo de agua hasta en un 80% durante las pruebas continuas.

④ Pruebas en tiempo real-

Los productos pueden permanecer energizados durante las pruebas a través de interfaces eléctricas impermeables para la verificación de funcionamiento en vivo-.

⑤ Soporte de certificación internacional

El registro automático de datos simplifica la documentación para los requisitos de certificación IEC 60529, ISO 20653, DIN 40050-9 y JIS D0203.

Un ingeniero de confiabilidad reciente que desarrolló cámaras de seguridad para exteriores y parlantes para paisajes informó que el sistema LIB IPX9 fue "muy útil para ayudarnos a desarrollar nuevos productos para exteriores", especialmente durante la validación de impermeabilidad en tiempo real-.

P1: ¿Puede la cámara realizar múltiples niveles de impermeabilidad IP?

Sí. Los sistemas LIB admiten pruebas IPX1–IPX9K en una cámara integrada con conmutación programable entre diferentes modos de pulverización.

P2: ¿Pueden los productos permanecer encendidos durante las pruebas?

Sí. Las interfaces de alimentación a prueba de agua permiten realizar pruebas energizadas para cámaras, sensores, sistemas de iluminación y electrónica automotriz.

P3: ¿Qué estándares internacionales cumple la cámara?

La cámara cumple con IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 e IEC 60068-2-68.

P4: ¿LIB proporciona tamaños de cámara personalizados?

Sí. LIB admite dimensiones internas personalizadas, capacidad de carga de la plataforma giratoria, configuraciones de pulverización y funciones de automatización de acuerdo con los requisitos de prueba del cliente.

P5: ¿Cuánto dura el envío y el soporte técnico?

LIB ofrece envíos globales con entrega de piezas de repuesto, normalmente en un plazo de 7 a 15 días. Los ingenieros-que hablan inglés ofrecen soporte técnico las 24 horas, los 7 días de la semana para instalación, calibración, mantenimiento y resolución de problemas.

P6: ¿Es difícil el mantenimiento?

No. El mantenimiento de rutina incluye principalmente limpieza de boquillas, inspección de filtros, revisión de tuberías y limpieza de polvo eléctrico. La mayoría de las inspecciones requieren solo unos minutos y ayudan a mantener la precisión de las pruebas-a largo plazo.

La cámara de simulación climática del laboratorio LIB (IPX9) proporciona mucho más que una simulación de lluvia ordinaria. Recrea entornos extremos de agua-caliente, alta-presión y múltiples-ángulos impermeables con control numérico preciso y pleno cumplimiento de estándares internacionales. Desde electrónica automotriz hasta equipos industriales y dispositivos de consumo para exteriores, LIB ayuda a los fabricantes a lograr pruebas de gabinetes confiables, repetibles y listas-para la certificación.

Contacto Industria LIBpara personalizar su solución de cámara de simulación climática de laboratorio (IPX9) y mejorar sus pruebas de confiabilidad ambiental hoy.
