¿La clasificación IPX5 o IPX6 es suficiente para la lluvia?

Cuando llueve, no siempre cae suavemente. Desde una ligera llovizna hasta chorros de lavado de autos a alta-presión, los componentes electrónicos y automotrices se ven constantemente expuestos al agua. Una sola falla debido a la entrada de agua puede provocar cortocircuitos, corrosión o incluso retiradas de productos a gran escala-. Entonces, ¿cómo sabemos si una carcasa realmente sobrevive a estas condiciones de humedad-y si una clasificación IPX5 o IPX6 es realmente suficiente para garantizar la seguridad a prueba de agua?

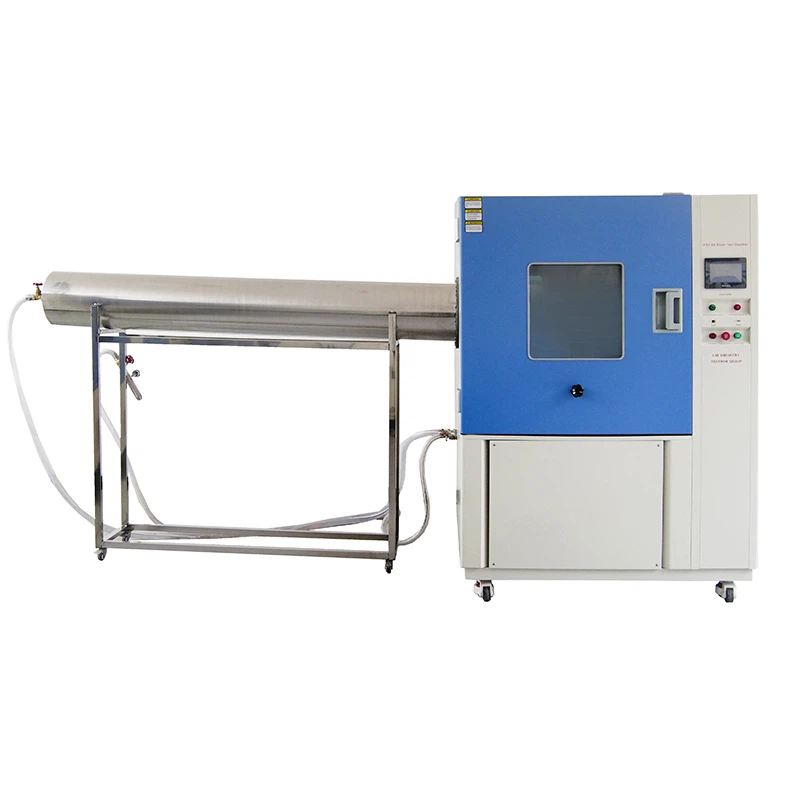

LIBRO Cámaras de prueba de chorro de lluvia IPX5 e IPX6 proporcionar una respuesta. Diseñados para reproducir lluvias realistas y exposición a chorros de agua-según IEC 60529, ISO 20653 y DIN 40050-9, estos sistemas permiten a los ingenieros evaluar la integridad del sellado del producto en condiciones controladas y repetibles. Garantizan que su diseño cumpla no sólo con los estándares de certificación sino también con el rendimiento ante la lluvia en el mundo real.

Las clasificaciones IP (protección de ingreso) clasifican qué tan bien un gabinete resiste el polvo y el agua. Definido primero enCEI 60529, posteriormente ampliado porISO 20653yDIN 40050-9para uso en automoción, proporcionan criterios uniformes reconocidos en todo el mundo. El segundo dígito del código IP-de 0 a 9K-representa la protección contra el agua.

IPX5simulachorros de lluviagolpear un producto desde todas las direcciones. La prueba utiliza unBoquilla de 6,3mm, fumigación12,5 l/min ± 5 %de agua en30 – 100 kPadesde una distancia de2.5 – 3 mpor al menos3 minutos.

IPX6intensifica el desafío, aplicando unaBoquilla de 12,5mm, 100 l/min ± 5 %flujo, y100 ± 5kPapresión bajo la misma distancia y duración.

Ambas pruebas están diseñadas para simularlluvia intensa, lavado de autos o rocío fuerte de manguera, pero no representan una inmersión total. La lluvia real a menudo varía en tamaño de las gotas, dirección del viento y duración; Estas pruebas estandarizan esas variables para que los productos puedan compararse de manera confiable entre fabricantes.

El objetivo es la reproducibilidad, no la meteorología. Al garantizar un impacto, ángulo y caudal del chorro consistentes, la prueba IPX5/IPX6 define el nivel de sellado mínimo requerido para componentes electrónicos, accesorios de iluminación y vehículos para exteriores.

Si bien ambas cámaras funcionan con principios similares, las diferencias clave residen en la intensidad del agua, el rango de presión y el manejo de las muestras.

Las pruebas IPX5 evalúan la resistencia de un producto a chorros de agua moderados-similares a lluvias intensas o salpicaduras de la carretera. IPX6 simula potentes chorros a presión como los de los equipos de limpieza de vehículos o la lluvia en las carreteras a altas velocidades. Para funcionar correctamente con IPX6, la cámara debe soportar un mayor flujo de agua, bombas más potentes y boquillas más grandes mientras mantiene una presión estable.

La cámara IPX6 normalmente incluye tuberías reforzadas, bombas-de alta capacidad y accesorios robustos para evitar el desplazamiento de la muestra durante las pruebas. Ambos sistemas requieren boquillas de acero inoxidable-mecanizadas con precisión-y control de flujo de circuito cerrado-para garantizar una precisión de la prueba de ± 5 %.

En breve,IPX5 mantiene el agua fuera, mientrasIPX6 resiste chorros agresivos. Juntos, definen si un producto puede soportar cualquier cosa, desde una tormenta hasta un lavado a presión.

Para los ingenieros automotrices, las pruebas de impermeabilidad garantizan que los módulos de control, los conectores y los conjuntos de iluminación sobrevivan a la exposición al agua en el mundo real-. Por ejemplo, se debe evaluar la integridad del revestimiento, el sellado del conector y la estabilidad operativa de una placa de circuito impreso (PCB) mientras está encendida. Una fuga menor puede provocar errores de señal o corrosión en cuestión de días.

Cuarto de trabajo	Ver ventana	Energía interna	Iluminación integrada-
tornamesa	Boquilla de pulverización	Salida de chorro de agua IPX5 IPX6	Fuente de alimentación integrada-a prueba de agua

Paso 1: preparación y montaje

La prueba comienza con la preparación de la muestra. La muestra se inspecciona para determinar el estado de la superficie, el sellado y la preparación eléctrica antes de realizar la prueba. Luego se fija sobre un soporte giratorio.placa giratoria, ajustable a350–500 mm de altura, asegurando que los chorros de agua golpeen el producto en el ángulo y la distancia correctos.

Ventaja LIB:Un sistema de fijación modular con abrazaderas ajustables y bridas para cables sujeta de forma segura muestras pequeñas o irregulares incluso bajoPresión de 100kPa, evitando vibraciones o movimientos durante pruebas de alto-flujo.

Paso 2: configuración del sistema y ajuste de parámetros

Antes de realizar la prueba, el operador configura el tipo de boquilla (6,3 mm para IPX5 o 12,5 mm para IPX6), ajusta la distancia de pulverización para2.5–3 my calibra elcaudalímetro y manómetro. ElBomba controlada por PID-Estabiliza el flujo automáticamente para lograr12,5 l/mino100 l/min, dependiendo del nivel de la prueba.

Ventaja LIB:El controlador permite secuencias de prueba pre-programadas y regulación automática de la presión, lo que elimina la fluctuación manual y garantiza la repetibilidad de la prueba.

Paso 3: prueba de exposición al chorro de agua

Una vez establecidos los parámetros, el sistema de pulverización se activa y dirige chorros de agua hacia la muestra desde todos los ángulos. Elel plato giratorio gira 0–7 r/minpara proporcionar una exposición uniforme. La duración estándar de la prueba esal menos 3 minutoso1 minuto por superficie de 1 m², lo que sea más largo.

Ventaja LIB:La puerta de cristal de doble-capa coniluminación LEDpermite a los operadores observar claramente la cobertura del chorro y cualquier fuga en tiempo real, sin interrumpir la prueba.

Paso 4: Secado e inspección posteriores-a la prueba

Después del ciclo de pulverización, la muestra se retira y{0}}se seca al aire a temperatura ambiente. Luego los técnicos realizanInspección visual, verificación funcional y pruebas eléctricas.para detectar cualquier ingreso o cortocircuito. Para componentes sensibles, la resistencia y continuidad del aislamiento se verifican inmediatamente después del secado.

Ventaja LIB:la cámaraInterior de acero inoxidable-sus 304garantiza un funcionamiento-libre de corrosión, lo que permite ciclos de prueba continuos sin riesgo de contaminación entre muestras.

Paso 5: Registro e informes de datos

El controlador registra automáticamente todos los parámetros-presión, caudal, duración y tipo de boquilla-. El sistema genera un completoinforme de prueba digitalpara trazabilidad y certificación.

Ventaja LIB:El registrador de datos integrado exporta informes directamente a través de USB o Ethernet, lo que simplifica la documentación de calidad y el cumplimiento de las auditorías ISO.

Este proceso estructurado de cinco-pasos garantiza que cada prueba reproduzca con precisión la exposición a la lluvia en el mundo-real parasensores automotrices, iluminación, conectores, carcasas de baterías, ymódulos de control electrónico, ofreciendo una validación de impermeabilidad precisa, repetible y reconocida mundialmente.

P1: ¿Qué hace que la cámara de prueba de chorro de agua LIB IPX5/IPX6 sea confiable para un uso a largo plazo-?
R1: Su interior de acero inoxidable-y sus componentes duraderos resisten la corrosión y el desgaste, lo que reduce el mantenimiento y garantiza un rendimiento constante a lo largo del tiempo.

P2: ¿Qué tipo de soporte y garantía de tiempo de actividad ofrece LIB?
R2: Cada cámara viene con una garantía de 3-años, mantenimiento de por vida y reemplazo gratuito si-los problemas en el sitio no se pueden resolver de forma remota. El equipo técnico de LIB que habla inglés-las 24 horas, los 7 días de la semana, garantiza un tiempo de respuesta de 2-horas y la entrega de repuestos in situ en un plazo de 7 a 15 días.

P3: ¿Puedo encender y monitorear mi dispositivo bajo prueba durante la prueba de pulverización?
R3: Sí. La cámara incluye un puerto de alimentación integrado-para energizar muestras y una ventana transparente y resistente a los impactos-con iluminación LED, lo que permite la observación y el monitoreo del rendimiento simultáneos.

P4: ¿LIB ofrece personalización?
R4: Absolutamente. LIB ofrece tamaños de tocadiscos, puertos de acceso óptico y controladores programables personalizados para adaptarse a estándares de prueba o configuraciones de productos específicos.

P5: ¿Cómo garantiza LIB el cumplimiento de los estándares globales?
R5: Todas las cámaras LIB cumplen con IEC 60529, ISO 20653 y DIN 40050-9, lo que garantiza que las pruebas cumplan con los requisitos de protección de ingreso más estrictos del mundo para dispositivos electrónicos, vehículos y sistemas industriales.

¿IPX5 o IPX6 son suficientes para su producto?

En caso de lluvia ligera o salpicaduras moderadas, IPX5 suele ser suficiente. Pero para los dispositivos electrónicos automotrices o de exterior expuestos a lavados a presión, rociadores de ruedas o agua debajo de la carrocería, la certificación IPX6 es el punto de referencia más seguro. Los equipos de prueba confiables-diseñados para cumplir con los estándares internacionales-garantizan que esas calificaciones sean más que simples números.

Se puede realizar cualquier personalización. LIB ofrece unaGarantía de 3 años y servicio de por vida.. Cualquier problema que no se pueda resolver durante el período de garantía será reemplazado sin cargo. 24/7 equipo de posventa-que habla inglés-.Envío rápido dentro 7-15 días.

ContactoIndustria LIB hoy mismo para configurar su cámara de prueba de chorro de lluvia IPX5/IPX6 y garantizar que sus productos cumplan con los estándares de impermeabilización más estrictos del mundo-de manera confiable, precisa y eficiente.
